BMW E46へカーテシーランプ(その2:DC-DCコンバーター)

BMW E46へカーテシーランプ(その2:DC-DCコンバーター)

前回の記事で購入したカーテシーランプをそのまま使用するのはかなり危険なため、CREEの高輝度LED点灯のためのDC-DCコンバーターを容量の大きい物に交換してみることにしました。

関連記事:

かなり危険!BMW E46へカーテシーランプ(前編...続くかわからない)



単純にCREEのLEDを点灯させるには、3.3V、500mA以上の出力が取れるカーバッテリーからのDC-DCコンバーターが必要となります。

ネットで検索したところ、高輝度LED向けだと思いますがCREEのLED3.3V 500mA消費向けの都合の良いDC-DCコンバーターが見つかりました。



関連リンク:

WINGONEER DC / DC 4.5-7V〜3.3V AMS1117-3.3Vコンバータ降圧電源電圧レギュレータセンサモジュール降圧電源



WINGONEER DC / DC 4.5-7V〜3.3V AMS1117-3.3Vコンバータ降圧電源電圧レギュレータセンサモジュール降圧電源

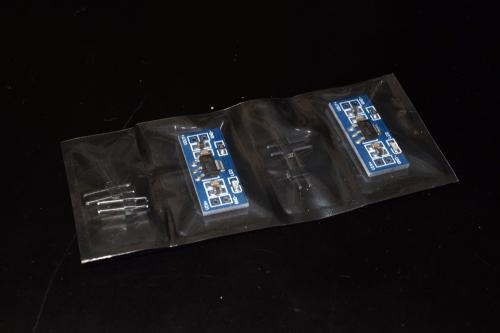

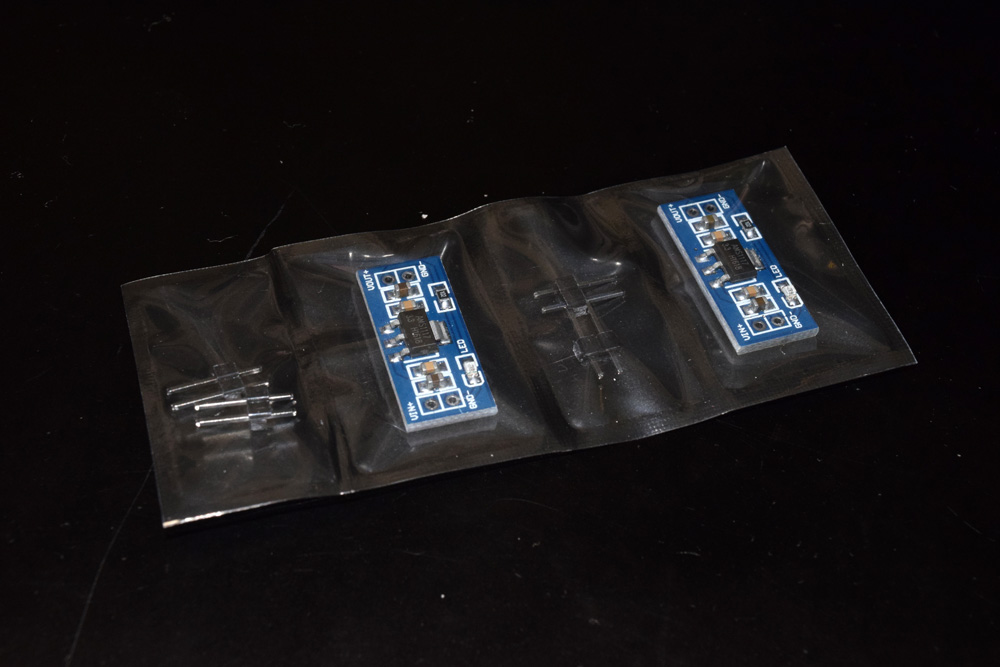

左右用に2つ購入しました。

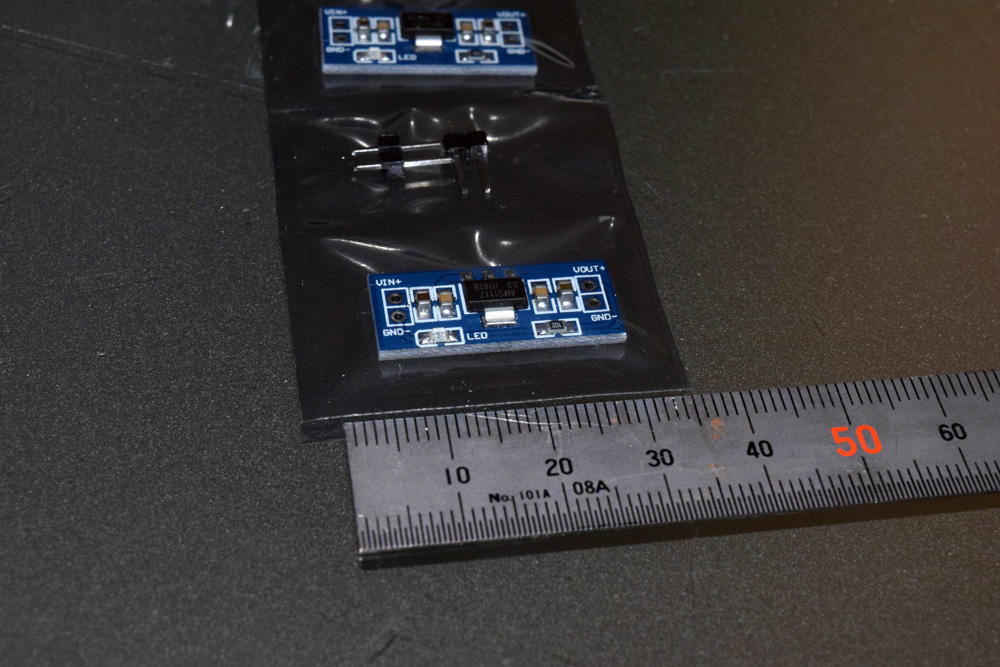

WINGONEER DC / DC 4.5-7V〜3.3V AMS1117-3.3Vコンバータ降圧電源電圧レギュレータセンサモジュール降圧電源 のサイズ

サイズは上記(25mm x 11mm)ぐらいのサイズで、カーテシーランプ付属のDC-DCコンバーターよりは大きいのですが、かなり小さいです。

一応、3.3V 800mA出力で、前回の記事で計測した限りではCREEの高輝度LEDは500mA近く消費するので、1.6倍の容量があるのでオーバーロードにはならないと思います。

ですが、DC-DCコンバーターの特性上、発熱対策は必須かと思います。

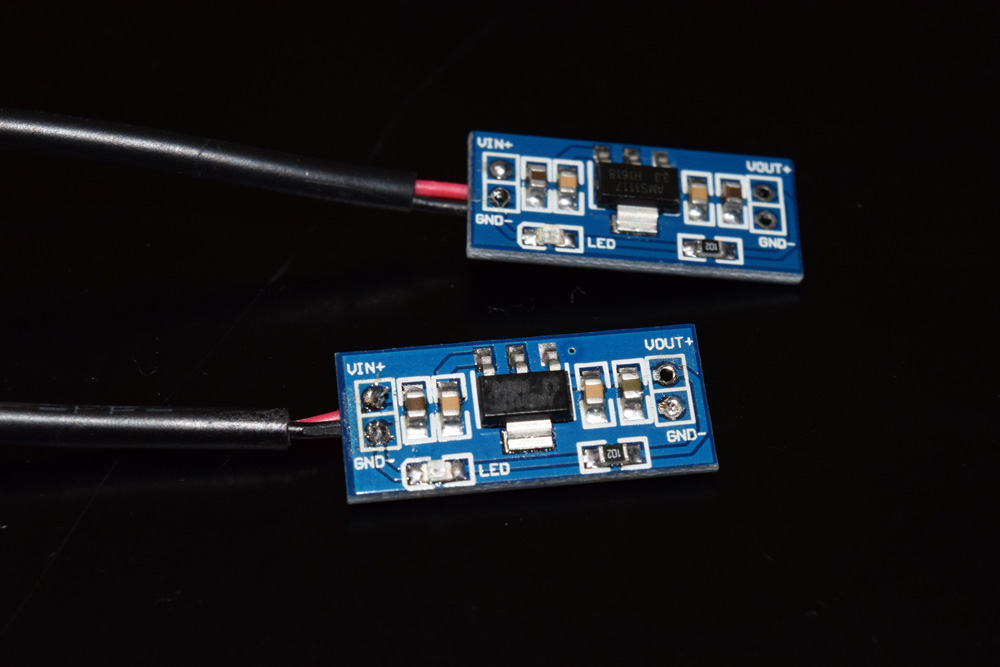

電源を入れて、出力電圧の計測、動作確認を行い、CREEのLEDを点灯させてみたところ、無事点灯を確認。

今回購入したDC-DCコンバーターは使用しているトランジスタはAMS1117-3.3vというスペックがわかっているので、回路不明な物よりも安全に取り扱いすることができます。

CREEのLEDを接続した状態の発熱は、やはり95℃近くまで上がります。

一応、動作温度範囲の125℃以下ではあるので、CREEのLEDをこのDC-DCコンバーターでドライブするのは問題ありませんが、発熱対策をしっかりする必要があります。

丁度良いサイズのヒートシンクがあるとよいのですが...。

カーテシーランプの取り付けは、まだまだ先になるか、断念しそうです。

以上、「BMW E46へカーテシーランプ(その2:DC-DCコンバーター)」でした。
