E46関連の3Dプリンターのデータを漁っていたら、2DINサイズのナビを装備した際に移設するエアコンパネルを既存の小物入れ用キャリアに取り付けるアダプターを発見。
こちらの記事で取り付けたアンドロイドナビで移設したエアコンパネルは100円均一の隙間テープでうまく抑えるようにしてフルブレーキを踏んだときでも外れないように工夫してあるので問題はないのですが（こちらの記事参照）、エアコンパネルをしっかりと取り付け出来る事に越したことないので取り急ぎデータを入手。
3Dプリンター用のデータ入手出来たのですが、純正のエアコンパネル移設キャリアの部品番号を調べてみると、

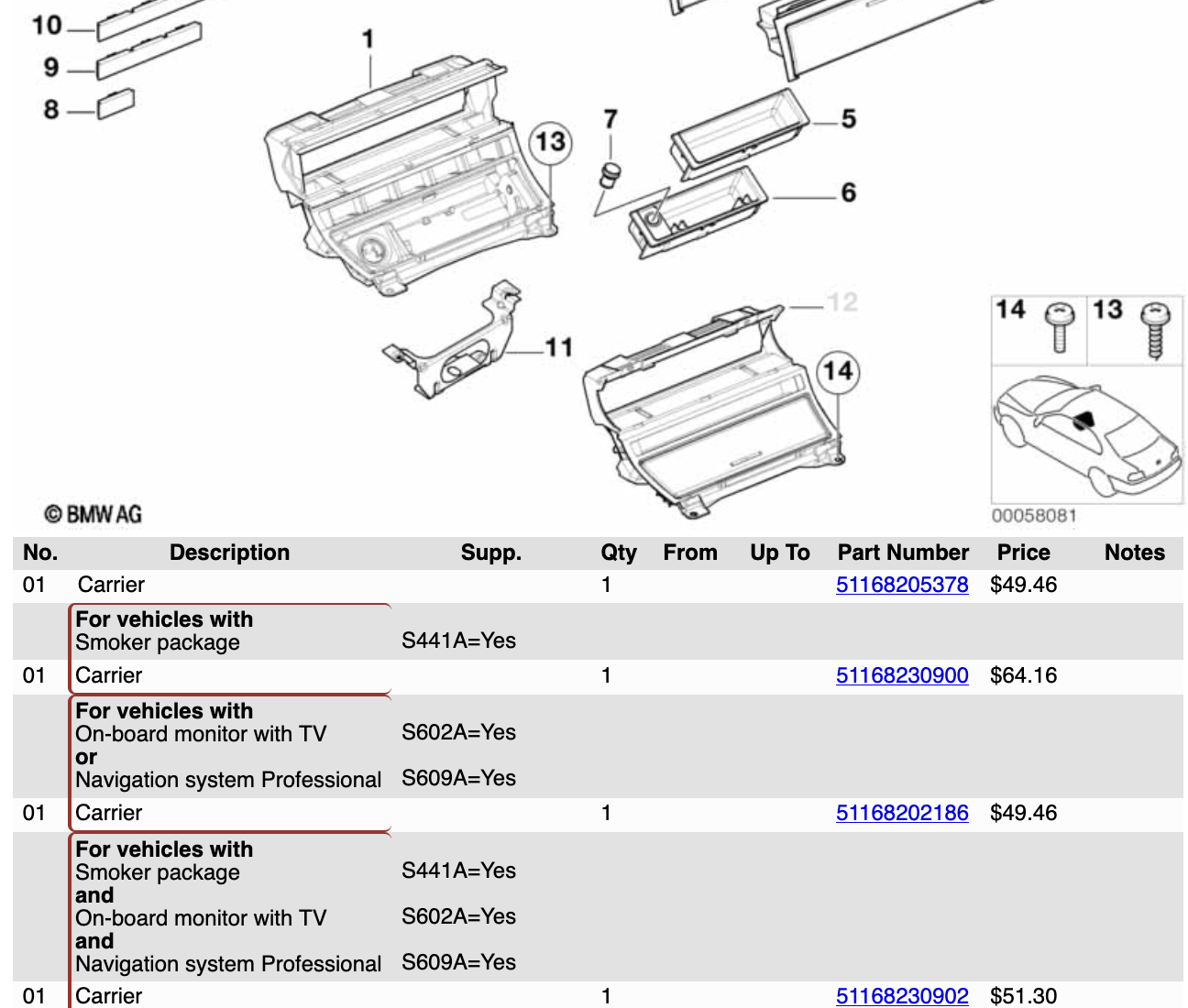

上記が左ハンドル用、

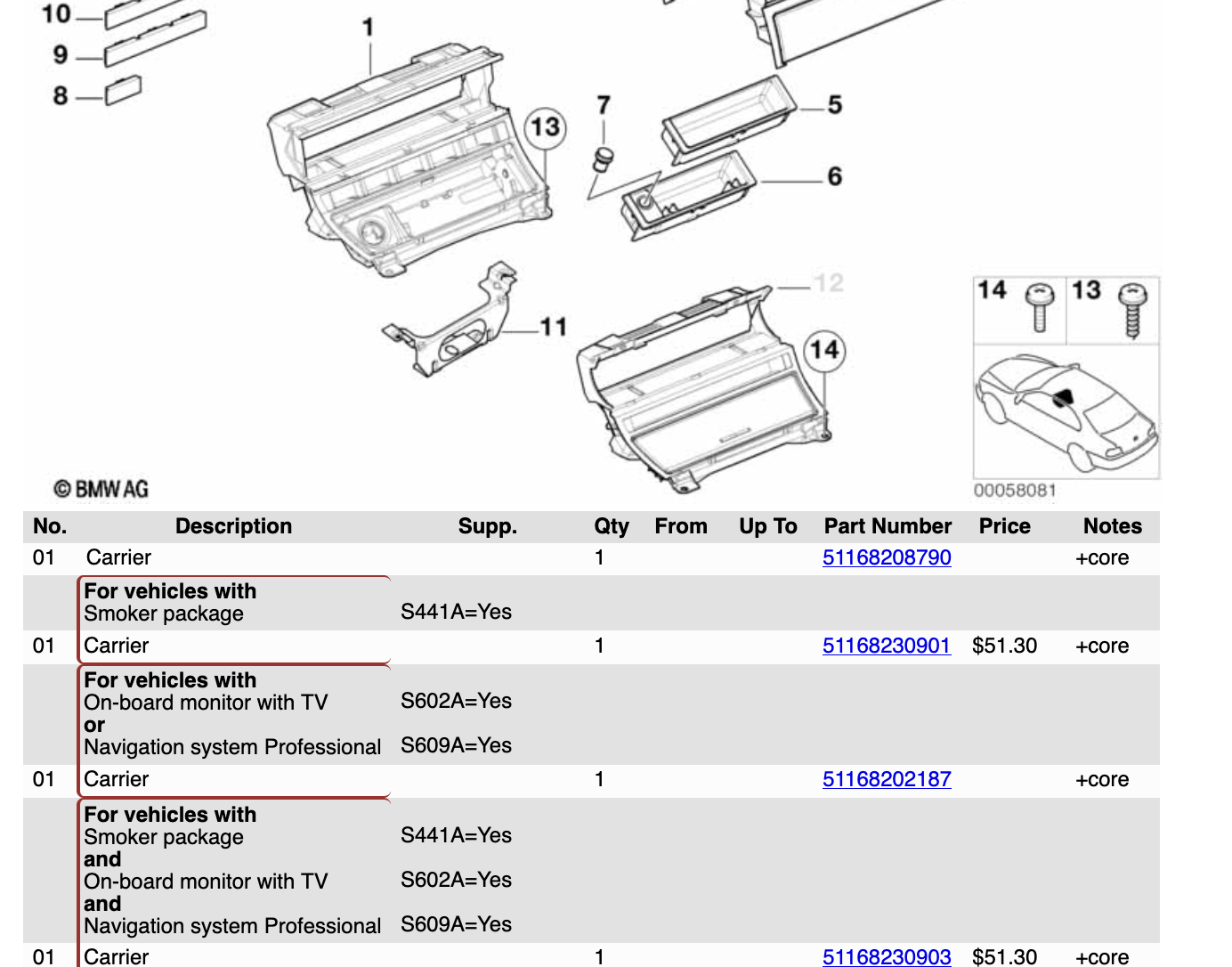

そして上記が右ハンドル用。純正キャリアの形状は、ナビ有り・無し、灰皿有り・無しの組合せで計4タイプあり、更に左ハンドルと右ハンドルで形状が異なるという事になります。なので入手したナビ非対応キャリアを再利用するフレームデータは左ハンドル用の51168205378（ナビ無し）に取り付けるタイプものでしょうね。
ちなみに多分左ハンドル用になると思いますが、アリエキスプレスでフレームのみならば販売されているようです。（リンクがいつまであるかわかりませんがこれ）
私の車に装備されている部品番号は右ハンドル用の51168208790（ナビ無し）なので、取り敢えず入手したデータを印刷して状態を確認してみることにしました。

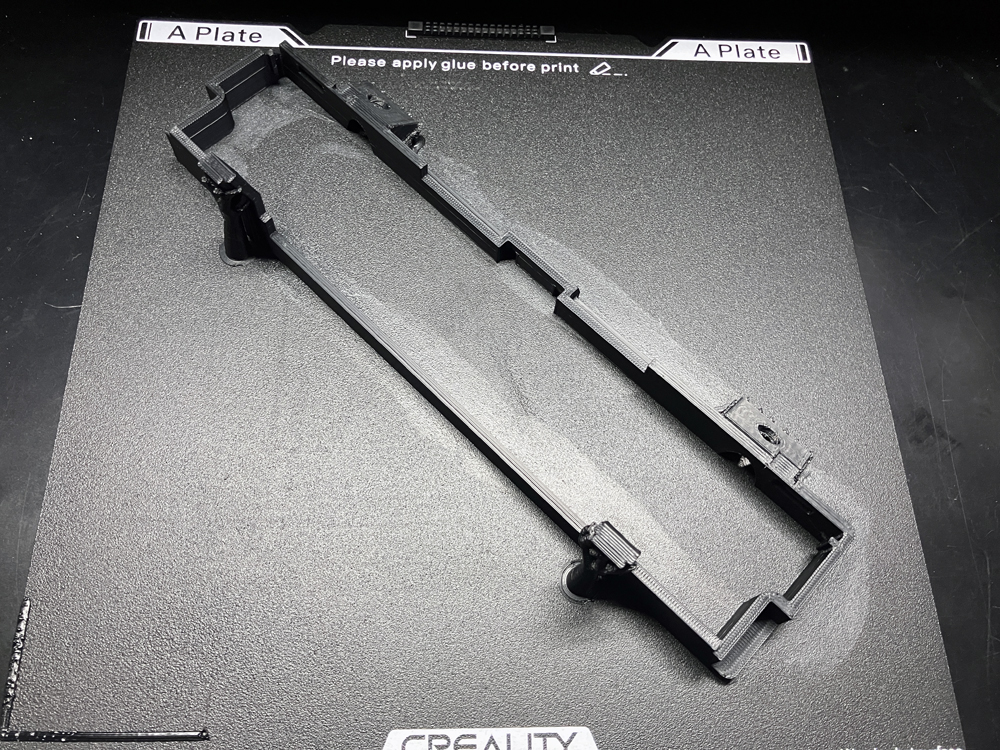

上記は3Dプリンターで出力した直後のサポートが付いている状態。

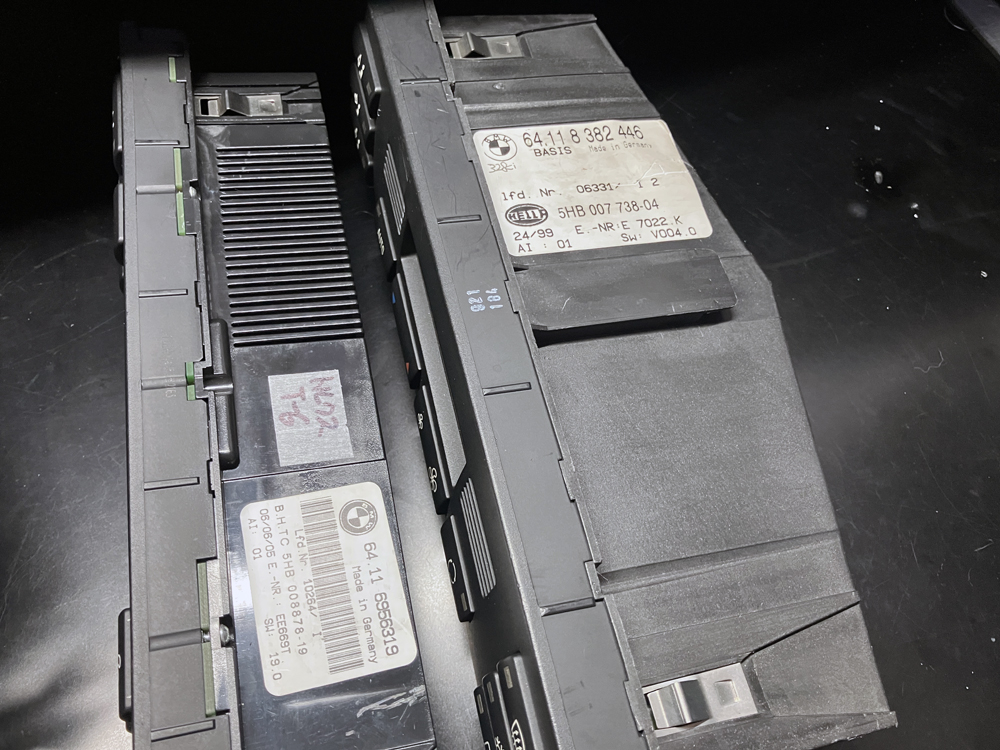

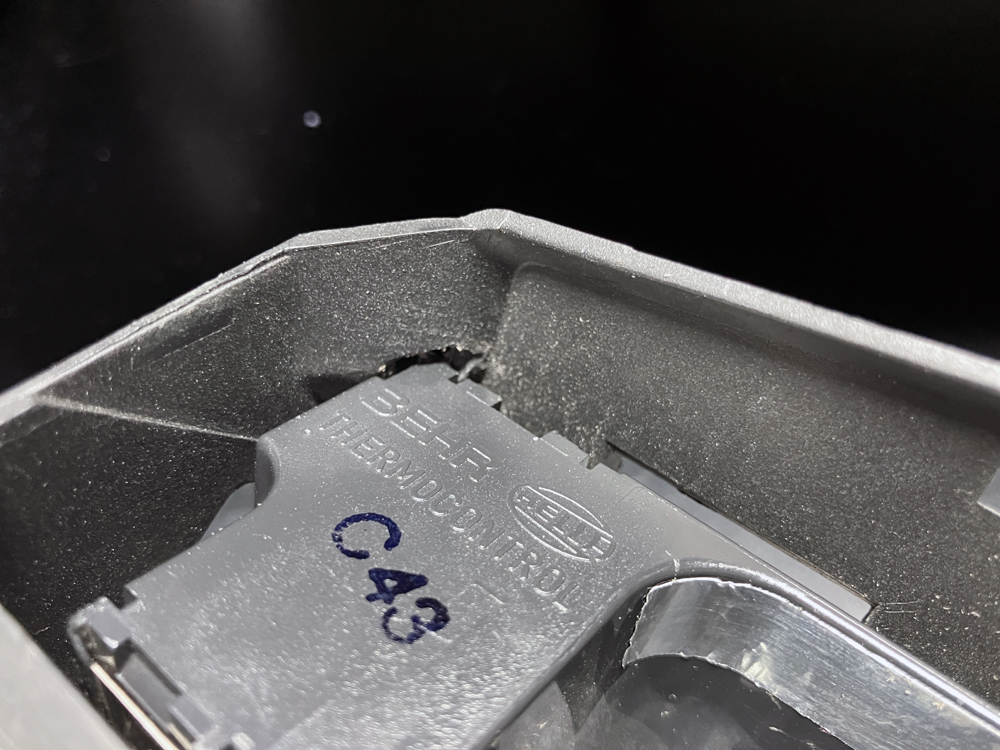

出力したフレームのエアコンパネルをはめてみたところ、早速問題となったのがエアコンパネルの中央上部にある形状。上記の写真を見ていただくとわかりますが（左側が最終版、右側が車を購入したときに装備されいたもの）、E46の最終版のエアコンパネルは形状異なるため入手したフレームデータはそのままでは取り付けが出来ません。

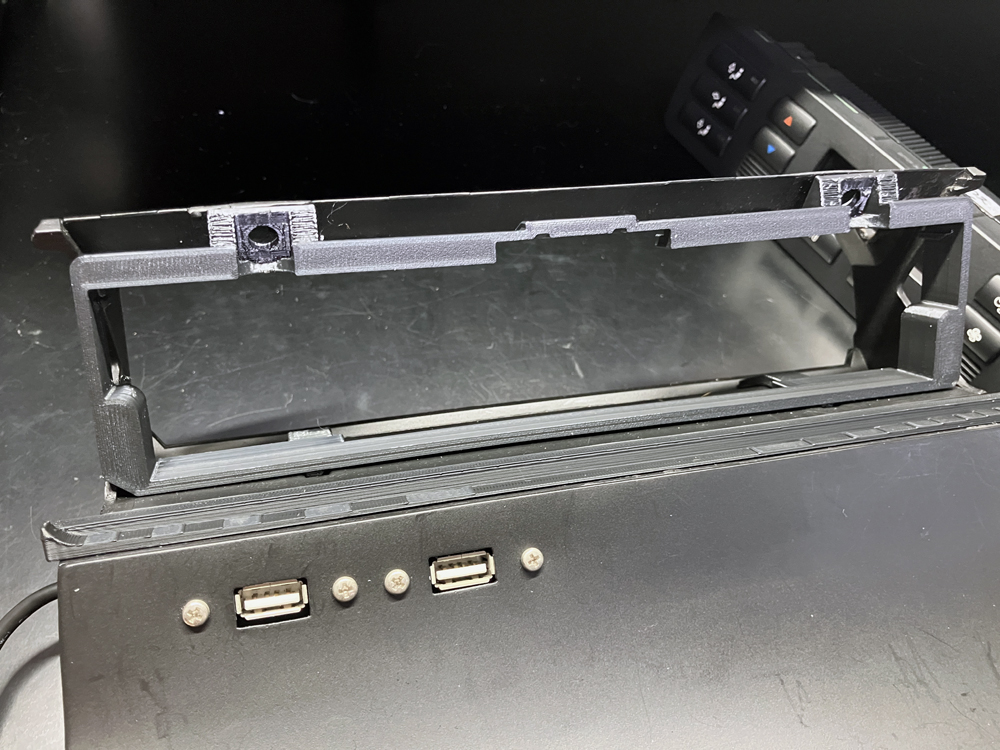

上記は最終盤のエアコンパネルようにデータを変更して出力したフレームをキャリアへ実際に取り付けてみた状態。（ちなみに私の上記の写真のキャリアの灰皿部分はUSBを取り付けて加工してあります。詳細はこちら）
3Dプリンタで作成したフレームを固定する部分やネジの位置はぴったり合ったのですが、
エアコンパネルを装備してみると純正のキャリアと干渉する部分があったので上記のように加工しました。

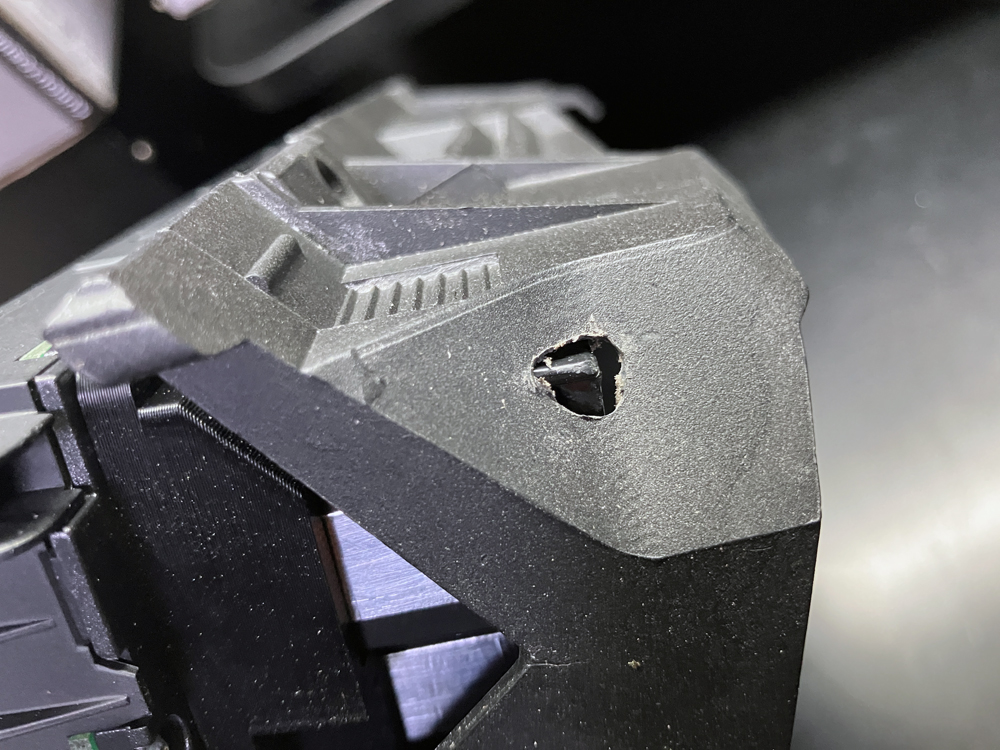

加工した箇所はこんな感じ。リューターで干渉箇所を少しづつ削りました。

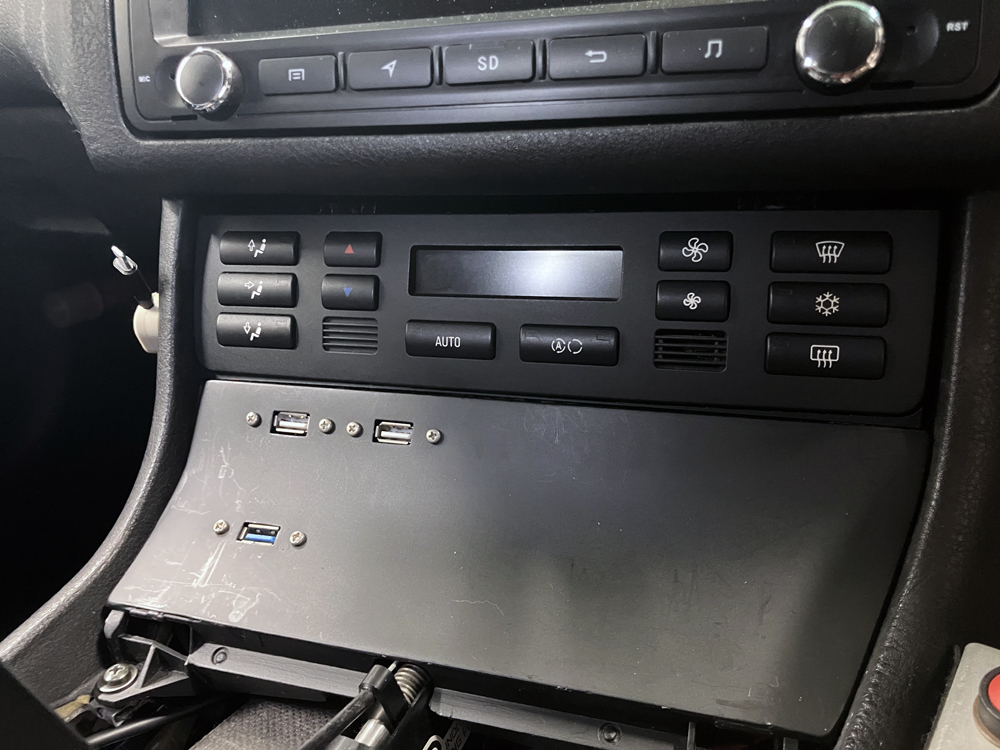

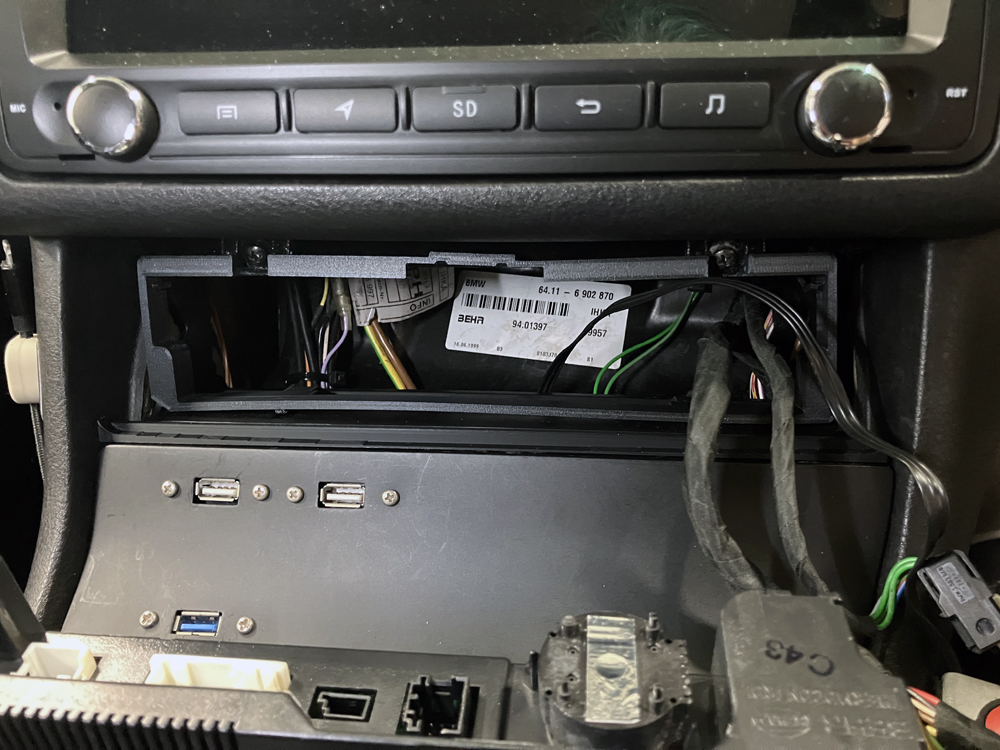

出力したフレームにエアコンパネルがしっかりとはまりましたので、実際に車にインストールしてみました。上記の写真はフレームとエアコンパネル下の隙間を埋めるベゼルを配置した状態です。

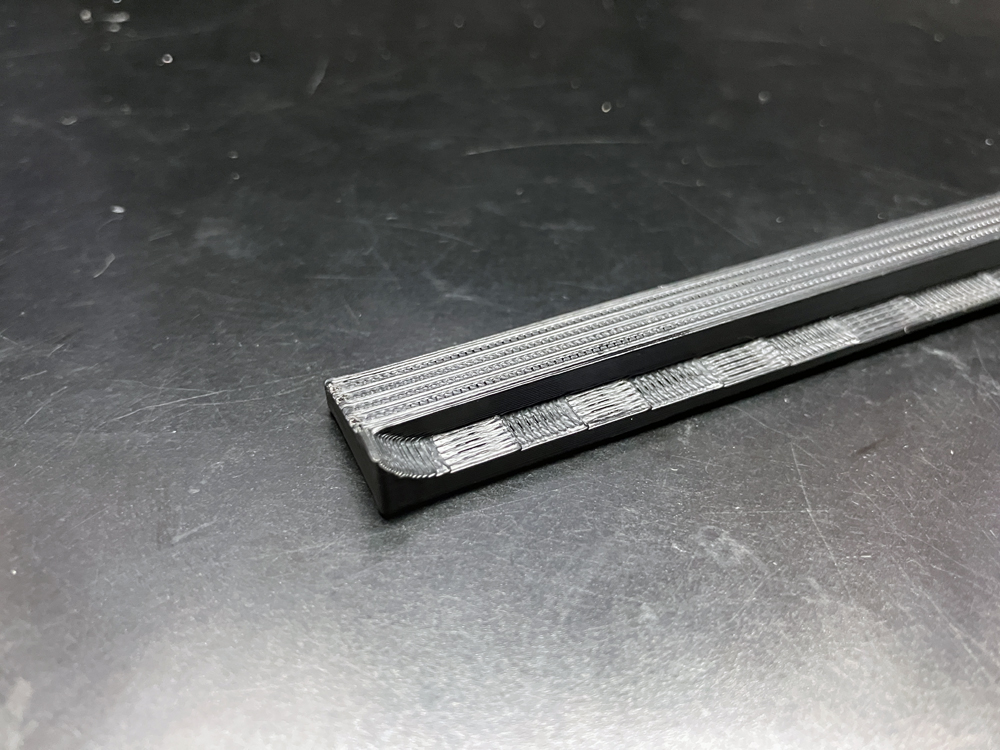

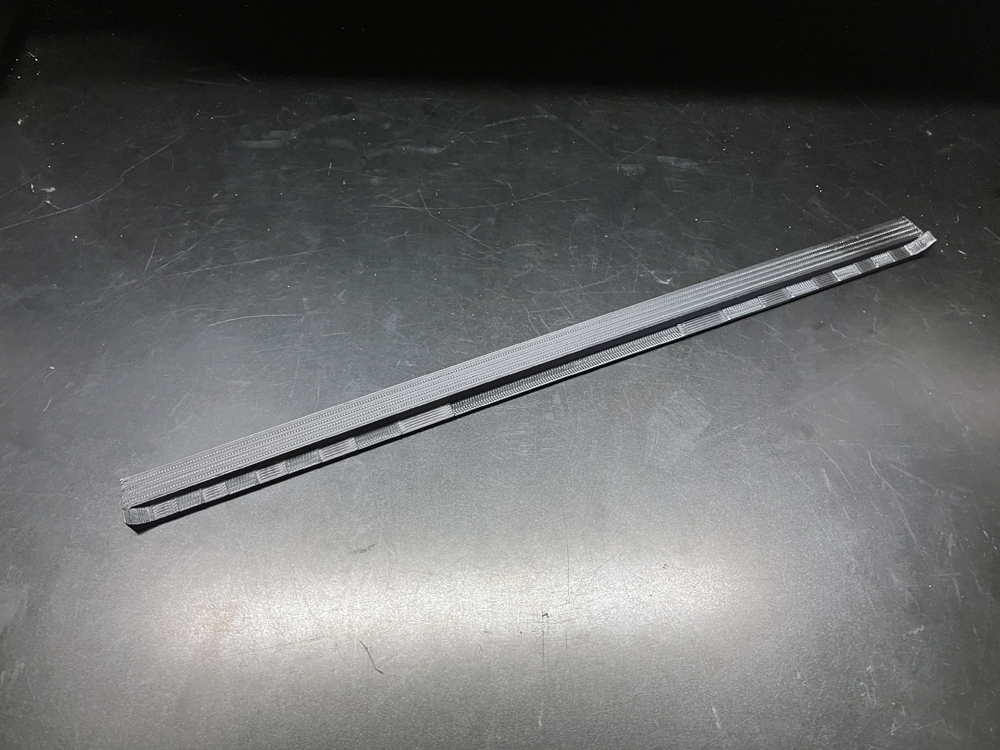

3Dプリンターで出力したベゼルはこんな感じ。
左右にパネル形状に合わせて隙間が埋まるようになっています。
実際にエアコンパネルをはめてみると少し左によっています。パネル右側の隙間が目立つので、Xでフォロワーさんに質問してみたところ、トッシ〜さんが純正のエアコンパネル写真をアップしてくれました。（感謝！）
明らかに自分のエアコンパネルは左よりですね。（苦笑）

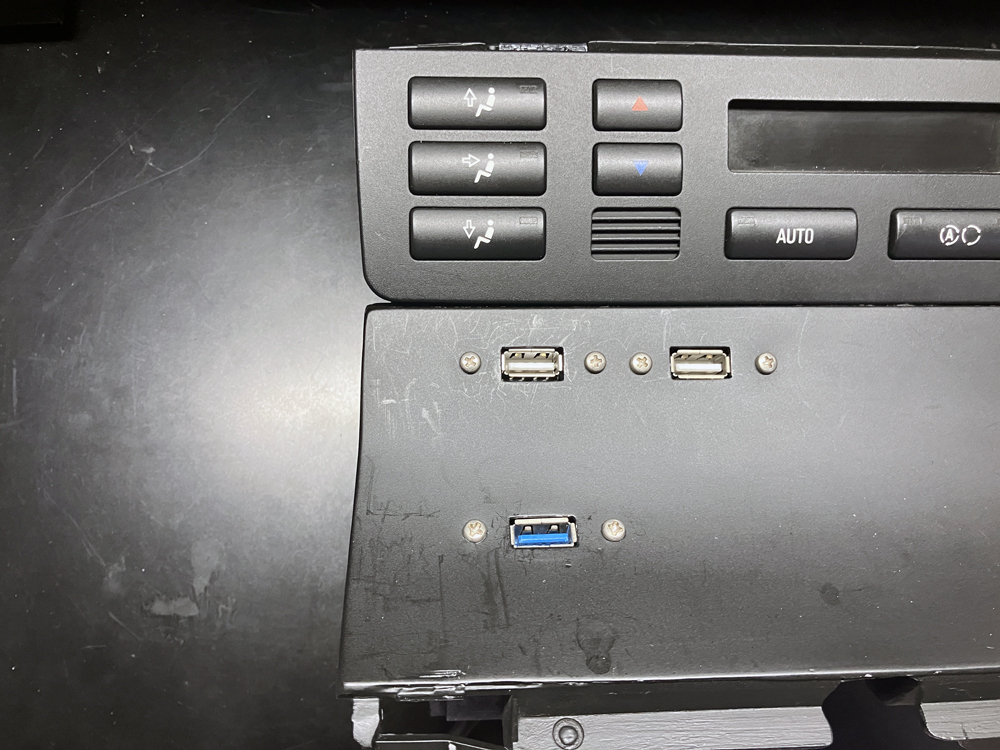

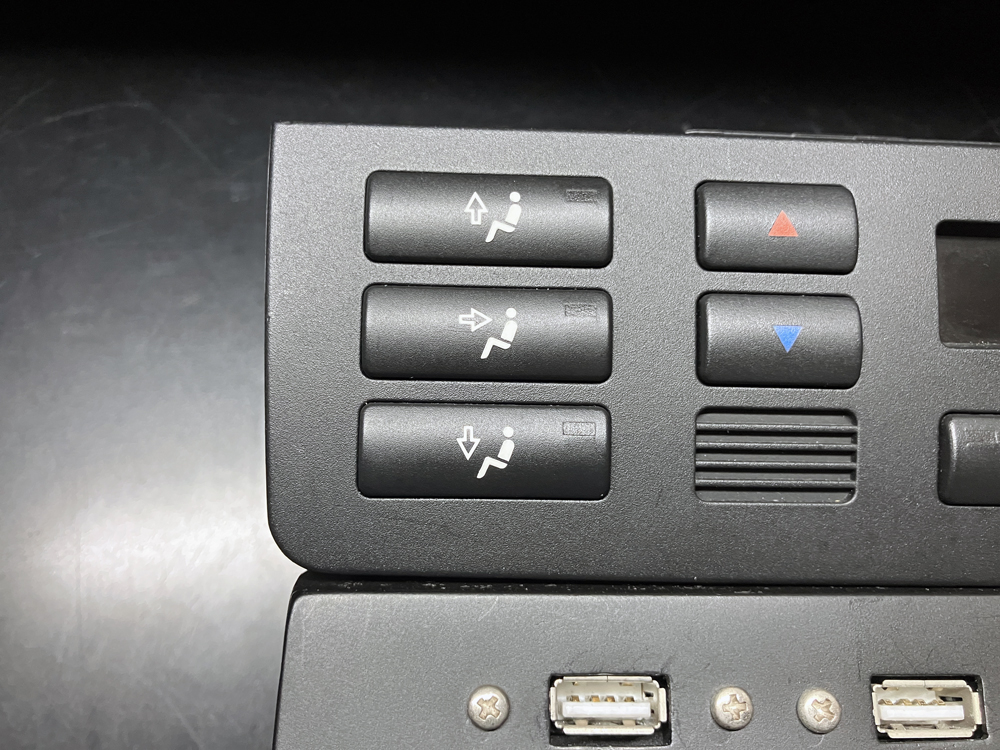

もう一度車両から取り外してエアコンパネルを仮組みしてみたところ、明らかにエアコンパネルが左側に飛び出ているのがわかります。
3Dデータを編集してネジ位置に対してパネル本体を3mm右側に配置するようにして、再度3Dプリンターで出力して、
再び仮組みしてみました。上記の写真のように左側が下のキャリアと合っています。今度は大丈夫そう。

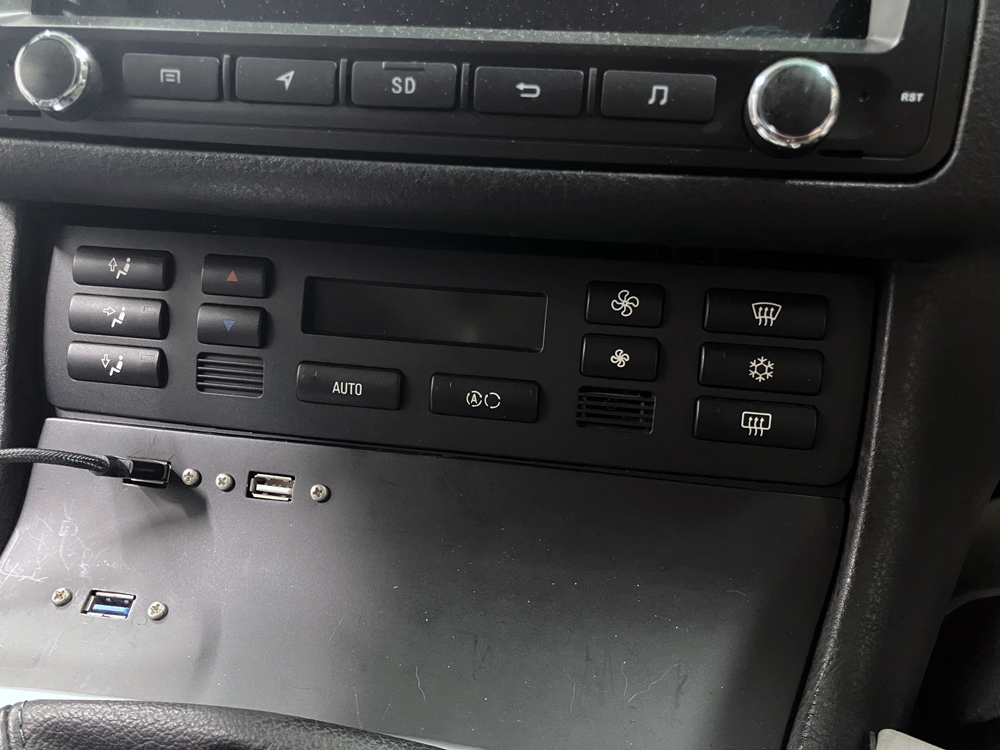

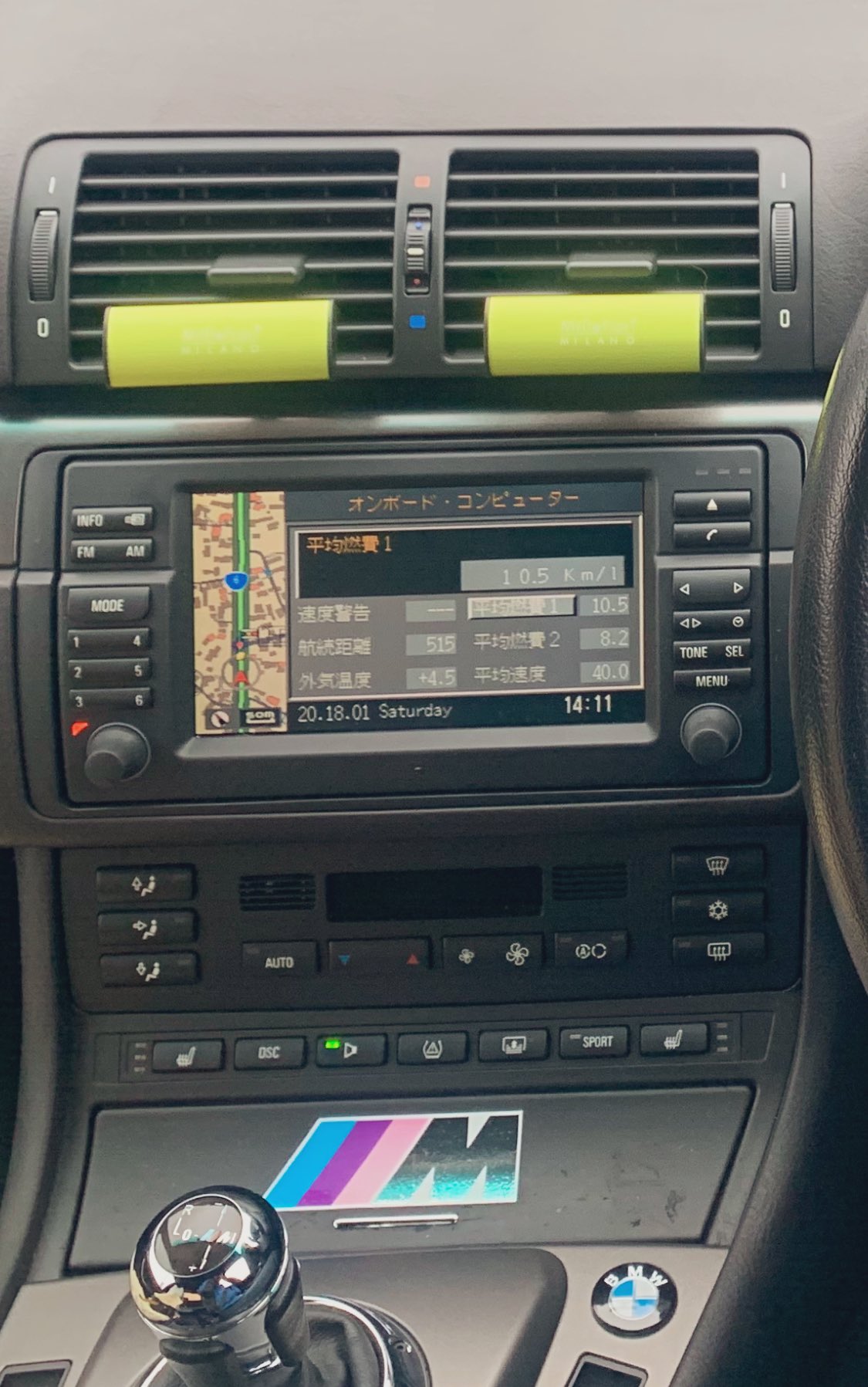

今度はばっちりハマったかな？3Dプリンターで作成したフレームでエアコンパネルがしっかりと固定されているので、エアコンパネル自身を外すのが楽じゃなくなりましたけどエアコンパネルの下の隙間も3Dプリンターで作成したベゼルで埋まったので、まあ良しとしましょうｗ

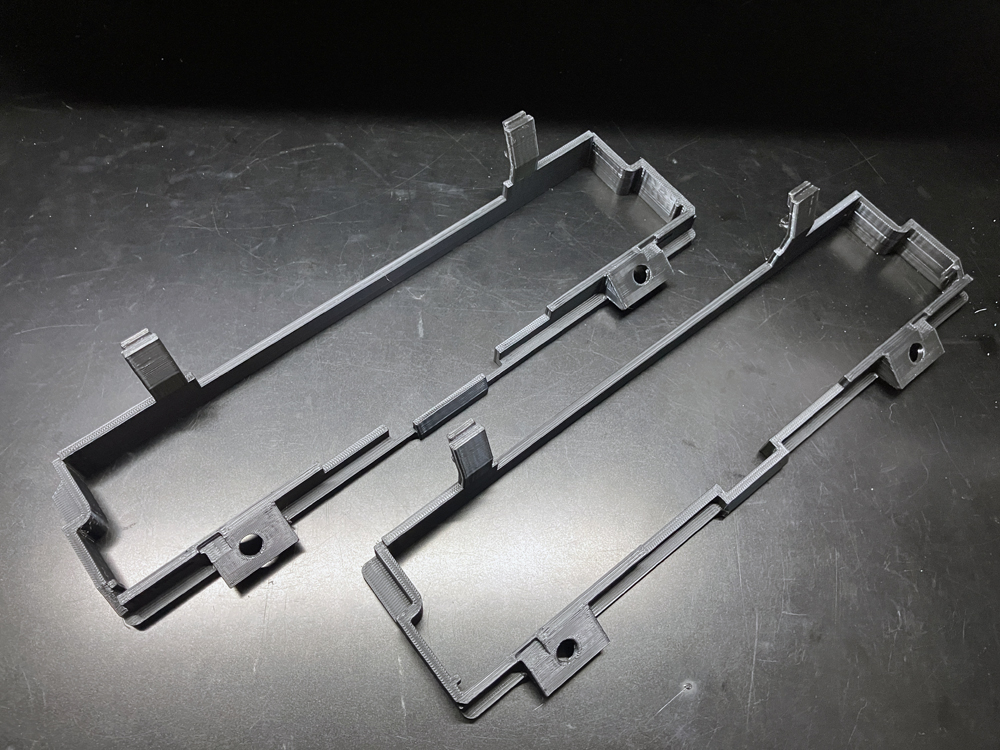

結局、４回出力したのかな？上記はボツ作品です。

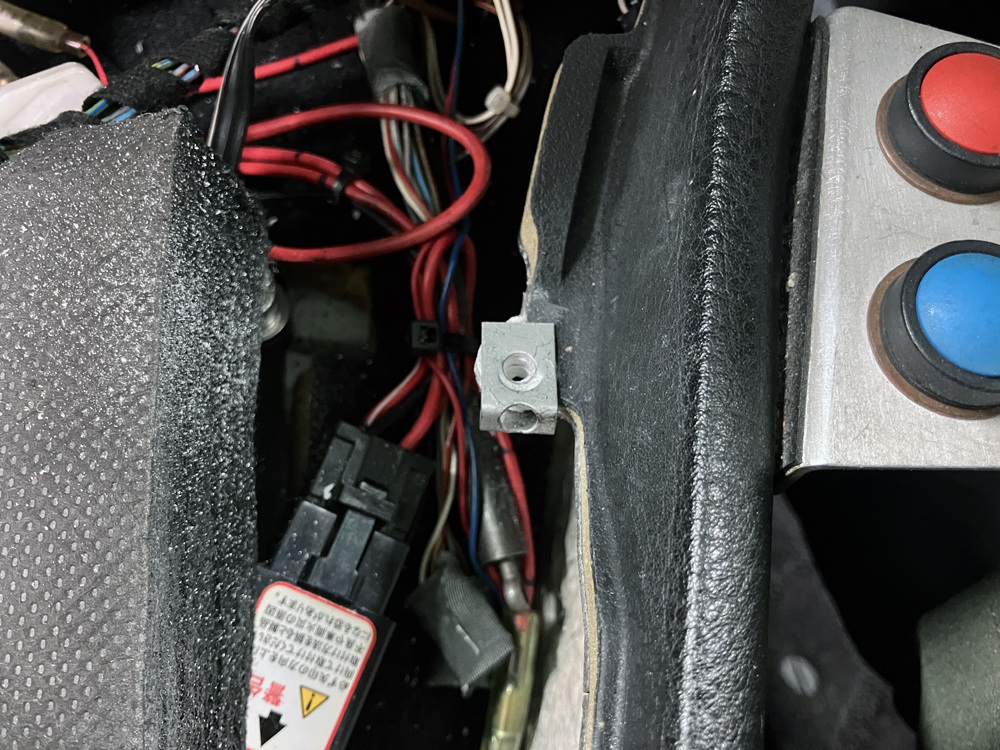

また今回、エアコンパネルのキャリア脱着を繰り返していたら、キャリアを固定するネジ穴受け部分（右下）が破損してしまいました。ネジ受け金具は発見出来たのですが、何故か破損した部分が見つからなかったので

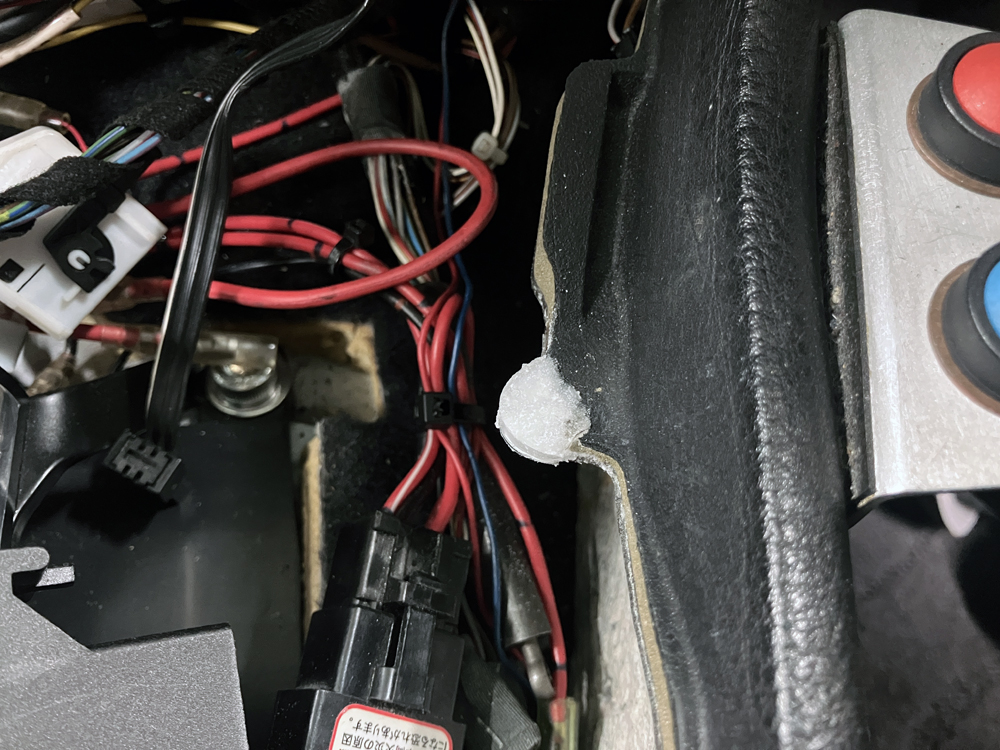

上記のように瞬間接着剤の重曹を使って、ネジ受け金具が取り付けられるように造形しました。
最終的には上記の写真のような感じ。多分、重曹で造形した部分の方が硬すぎるんじゃないかな？なので重曹とのつなぎ目部分の方が破損する可能性の方が高いかも。まあ、これでしばらくは大丈夫でしょう。この部分の脱着は26年間で多分相当回数繰り返しているので、経年劣化で破損もしかたないでしょうね。
今回のE46右ハンドルでアンドロイドナビ等をインストールに伴い2DIN化するフレームとベゼル、どーしても欲しいという方はわたくしのX経由でDMにてご連絡下さい。（条件ありで作成致します。）ちなみに今回作成したフレームとベゼルの出力は4時間程かかりました。
