カーモニ500のリモコンが充電出来なくなってしまいました。当ブログの過去ログを見ると5年経過していましたね。
関連記事:オムロン カーモニ 500(carmoni 500)リモコンバッテリー(電池)3S7A-J504の交換
リモコン用の電池3S7A-J504は入手出来ませんので前回同様、代用のリチウム電池を使用します。秋葉原ラジオデパート3階にある稲電気さんでNX-452730を購入してきました。稲電気さんは通販も可能です。
前回交換したバッテリーの保護回路部分を今回も移植します。初代カーモニ用バッテリー3S7A-J504からの移植です。

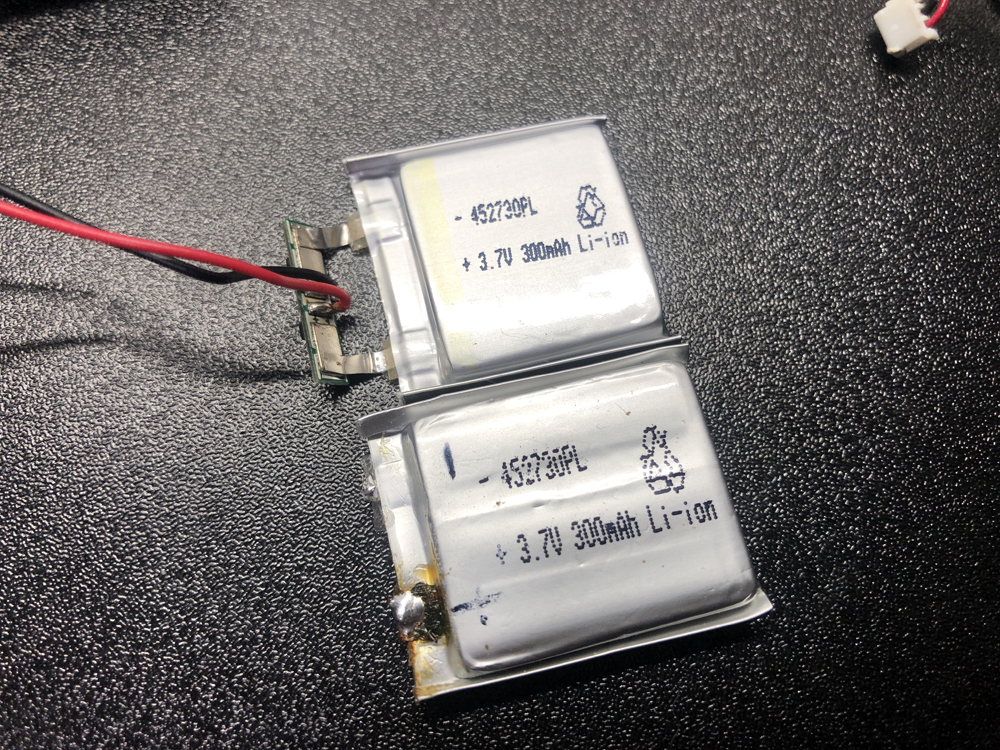

保護回路を取り外して前回取り付けたNX-452730(下)今回新規で購入したNX-452730(上)を比較してみると少しバッテリーサイズが小さくなっていました。(もしかしてカーモニ用に小さくしてくれたとかw)容量は同じですが保護回路部分にスペース的な余裕があります。

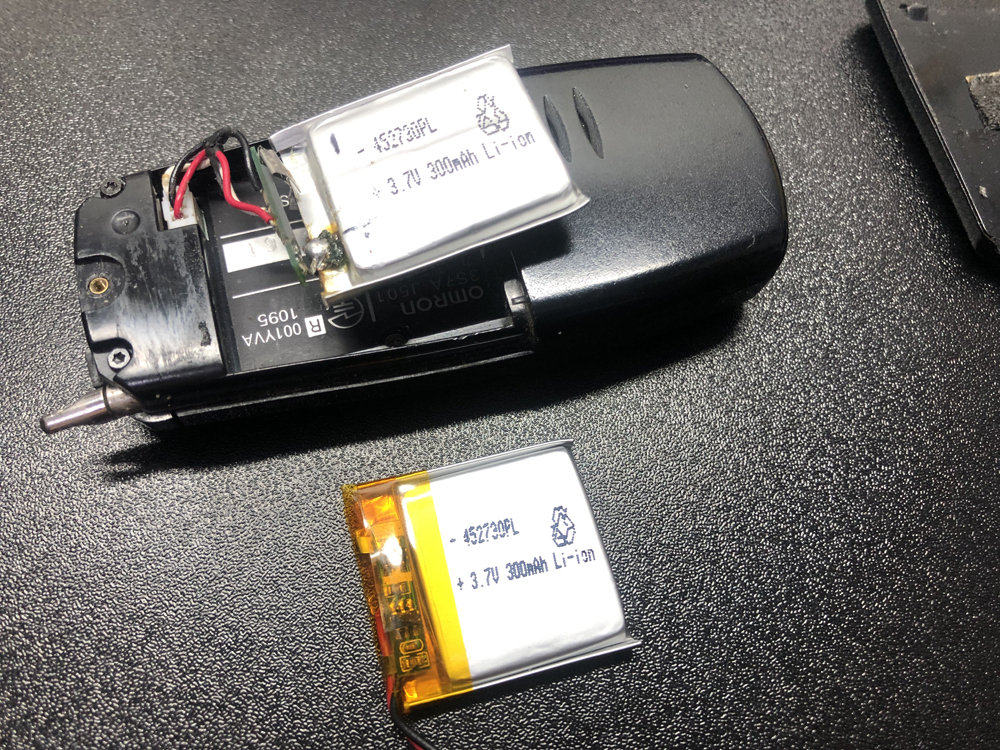

取り外した古いバッテリーは少し膨れ上がっていますね。
保護回路基盤を移植して今回もフラックスを使用して半田付けしました。

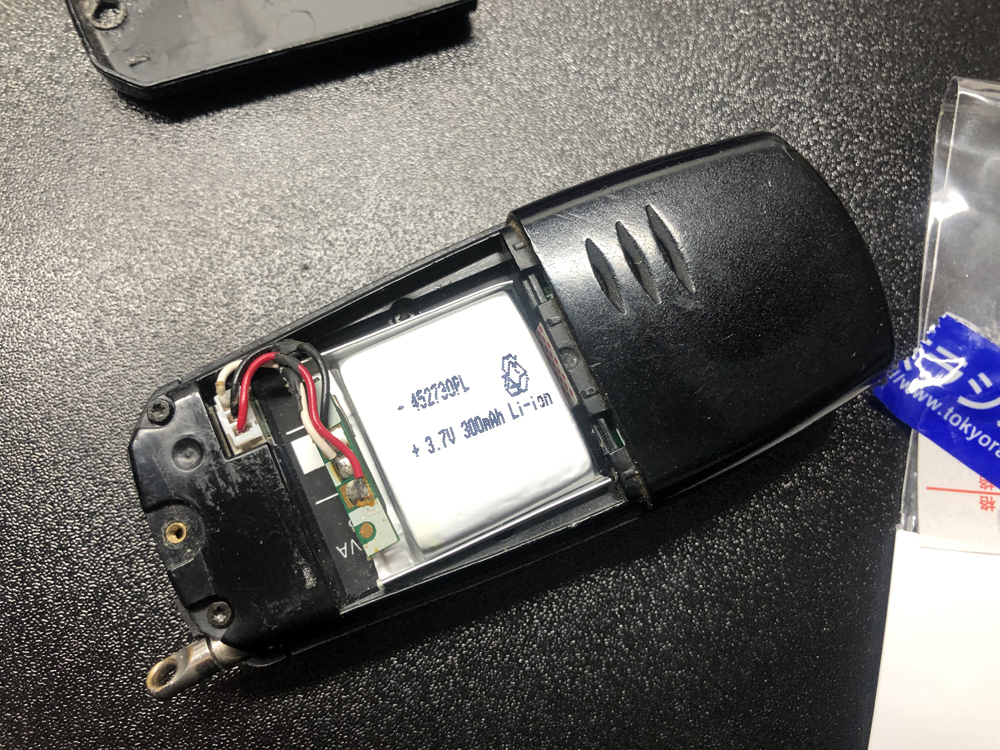

電池サイズが小さくなったのでスペース的にかなり余裕です。電池は100円均一で売られている両面テープで固定しました。

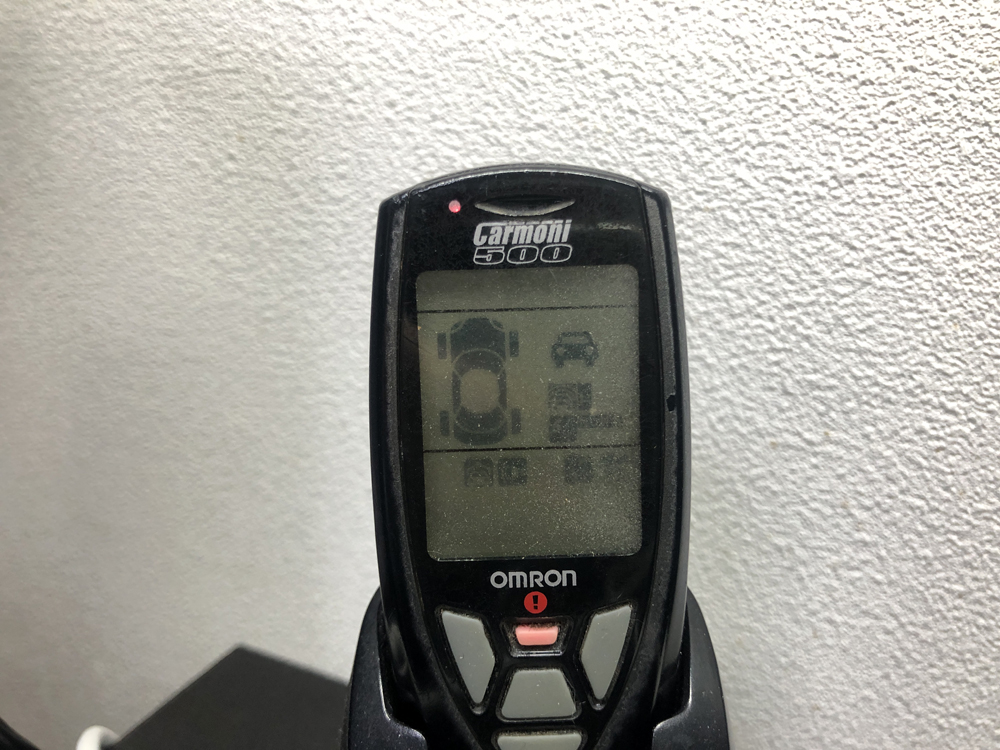

バッテリーを交換して充電を行ってみると左上のステータスLEDが赤く点灯(充電中)しました。バッテリーがダメになると充電出来ないため充電してもLEDが点滅していました。
これでまたカーモニ500の寿命が延びたかな?オムロンさんにとってカーモニは消したい黒歴史なんでしょうけどねw
