フロントLEDライトのハーネスをギボシに変更

フロントLEDライトのハーネスをギボシに変更

こちらでフロントHID(D2S形状)をLED化後、光軸調整を行ってもらい、先日問題なく車検も通過しました。HIDよりもLEDの方が明るくなり、消費電力も抑えられ、バラスト&イグナイターを撤去出来たのでLED化はいい事づくしですねw

関連記事:

これで全部LED化完了!E46フロントヘッドライトのLED化(その17)

LED化後、車検を待って無事車検を通過したので、LEDキットのジャンパー線配線によるハーネス接続部分をギボシ配線に変更しました。

純正ハーネスへジャンパー線を使用して接続

上記がLED化を行ったときの配線です。純正のHIDバラストのハーネスにジャンパー線を突っ込んで接触不良がないようにアセテートテープで固定していました。多くのHIDをLED化する商品はこのような形で配線するようになっていると思いますが、LEDバルブの消費電流計測

LEDバルブには2A近くの電流がながれるので、ハーネスを撤去してギボシ配線に変更しました。

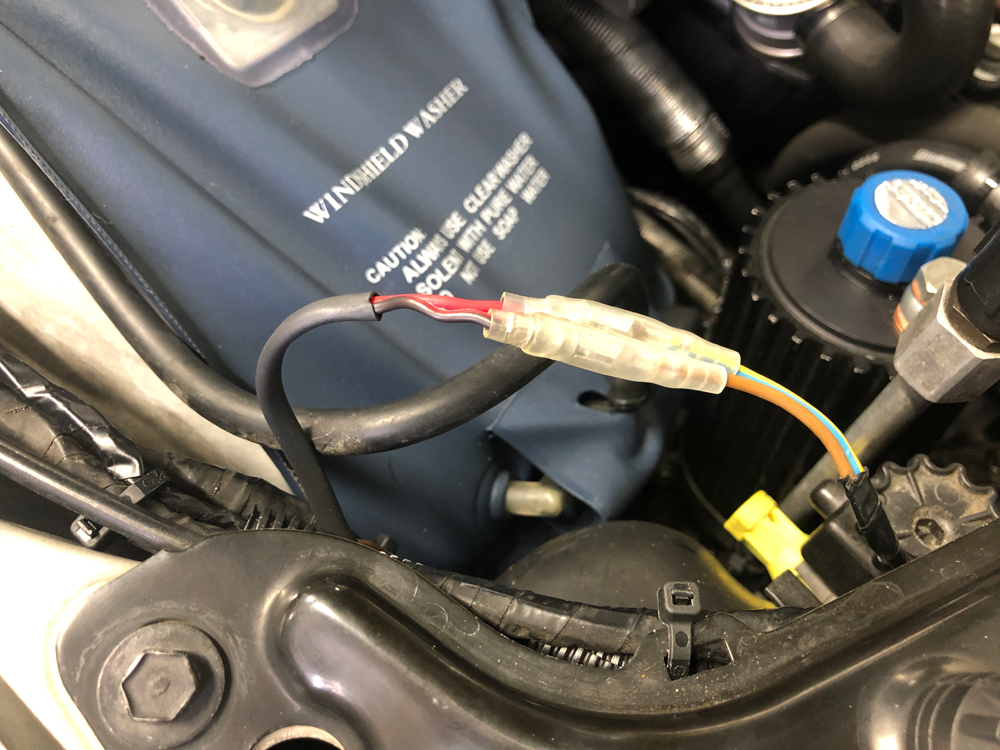

LEDバルブの配線をギボシへ変更

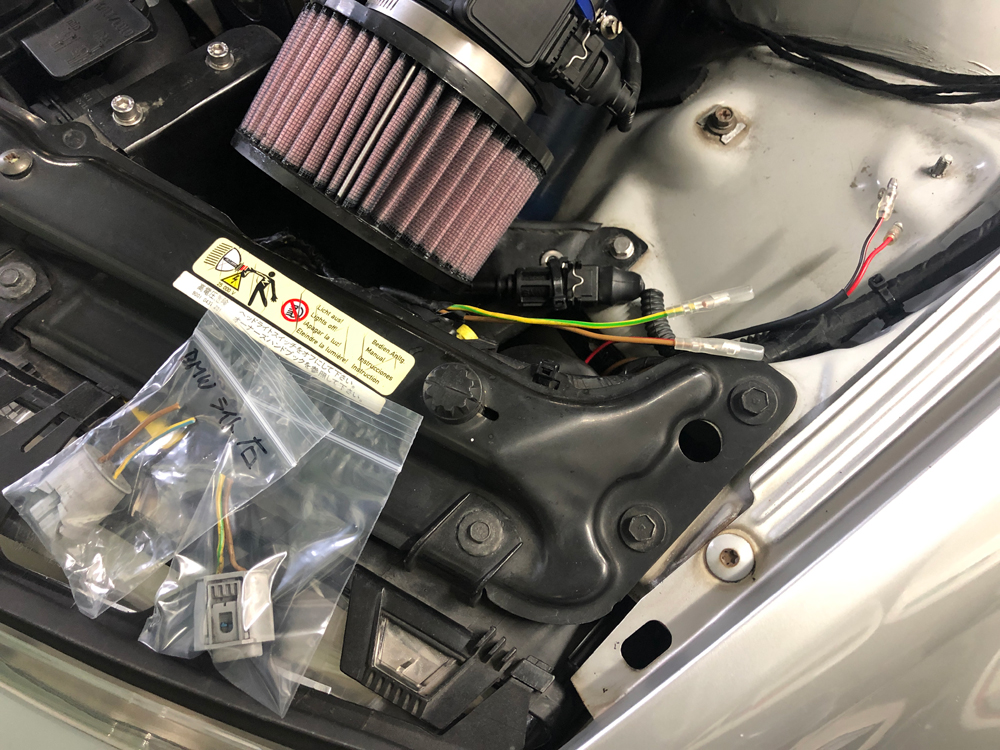

バラストへ繋がるハーネスを切断してギボシ化

ちょっと不安要素でしたが、これで配線は完璧ですね。

以上、「フロントLEDライトのハーネスをギボシに変更」でした。
