USBポート加工(BMW E46)

USBポート加工(BMW E46)

アンドロイドナビに変えてから半年近く経過しました。カーナビを頼るようなところに出かけていないので、ナビに頼る事はほとんどありませんが、操作に慣れるためになるべく使うようにしています。

関連記事:

wishチャレンジ!(笑)E46用アンドロイドナビを買ってみた!(インストール編)
E46用アンドロイドナビを使ってみた
BMW E46アンドロイドナビでCarplay

どのようなカーナビでもそうですが、使いはじめは操作を戸惑う事が多いと思います。アンドロイドナビは、従来の国産カーナビと比較するとやはり色々と操作性で難はあるかと思います。ですがフィット感がの良さやアンドロイド端末として色々使えたり、iPhoneのCarplayを使えたり新世代のカーナビとして十分だと思います。
何よりも22年前の車で通信式のカーナビゲーションシステムが使えるのは、新鮮ですね。(笑)

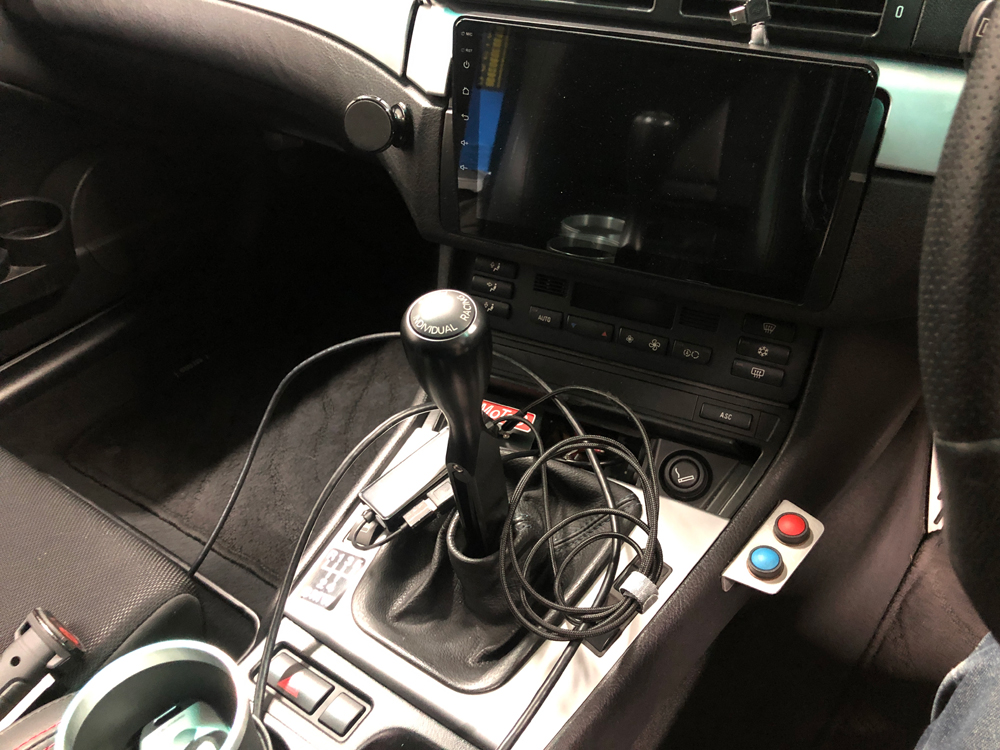

アンドロイドナビ。ケーブルのまとまりが悪い

しかしながら、アンドロイドナビにしてから一番いただけないのは本体外部のUSBポート。本体にUSBポートがあれば良いのですが、私の使用しているモデルはアンドロイドナビ本体からのケーブルにてUSBのメスコネクターが2本出ているので、灰皿部分からUSBコネクターを出していて、かなりまとまりが悪い状態です。

以前にも一度加工したことがありましたが、今回USBポートをエアコン下のパネル部分に加工してみることにしました。

StarTech.com 30cm USB2.0パネルマウント型ケーブル パネルマウント用USB Aポート(メス) - USB Aポート(オス) USBPNLAFAM1

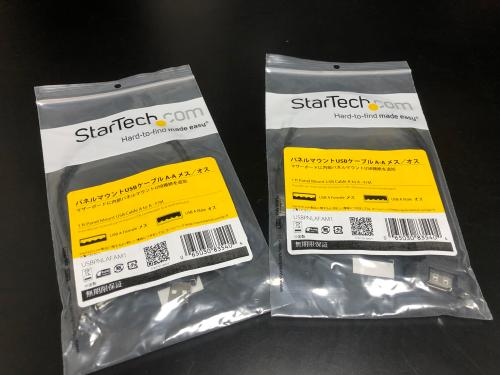

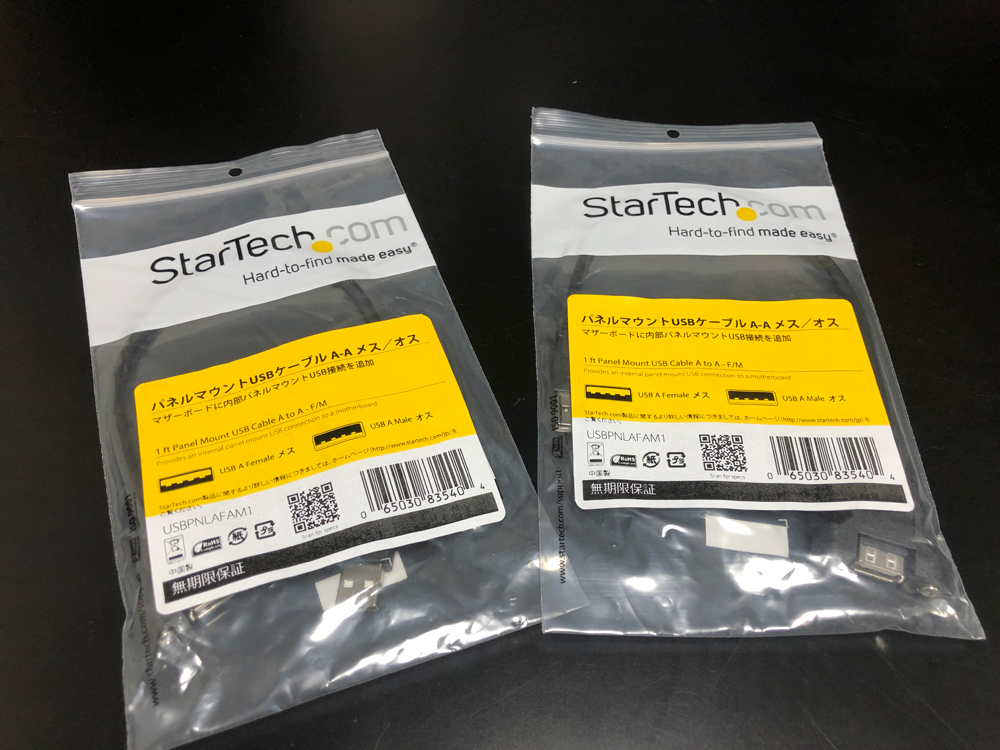

まずはUSBポートをパネル実装するためのケーブルをアマゾンで購入。購入したのはこちら

StarTech.com 30cm USB2.0パネルマウント型ケーブル パネルマウント用USB Aポート(メス) - USB Aポート(オス) USBPNLAFAM1



StarTech.com 30cm USB2.0パネルマウント型ケーブル パネルマウント用USB Aポート(メス) - USB Aポート(オス) USBPNLAFAM1

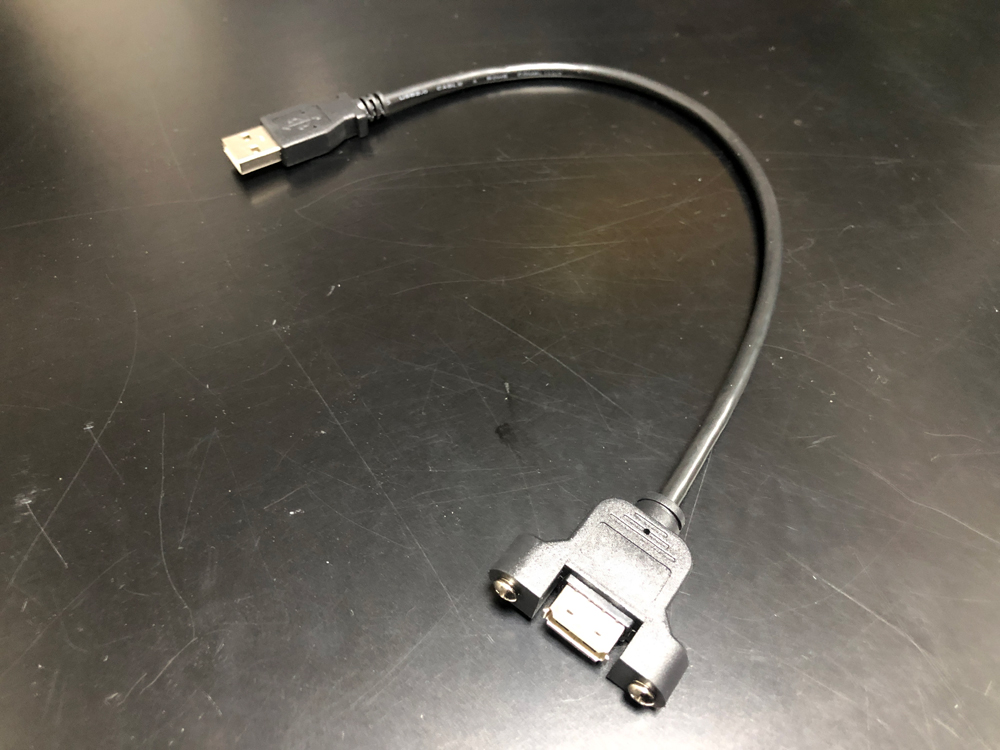

ケーブルの長さが何種類かあるみたいですが、USBポートを増設する場所はアンドロイドナビのすぐそばなので、一番短い1Feet(約30cm)のものを2本購入。

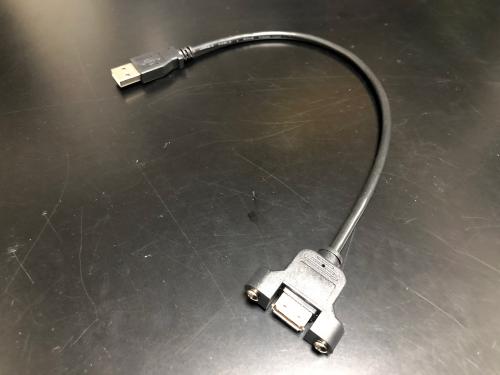

USBポートをパネル実装する

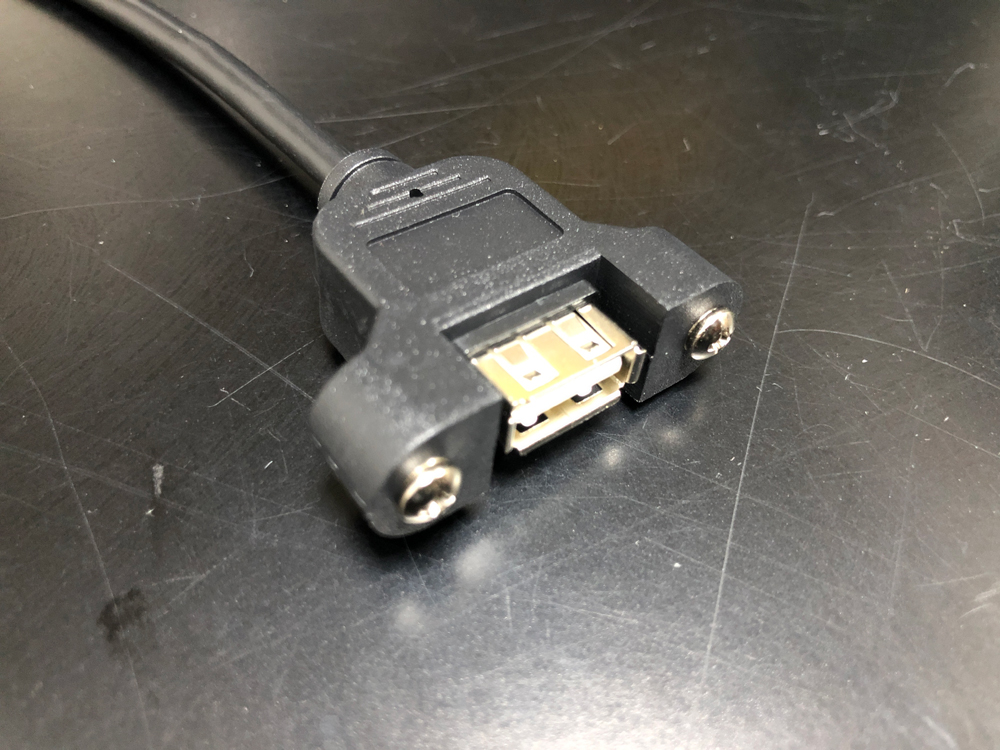

上記のポートをパネルに加工して取り付けます。

上記のポートのネジ位置なのどは、こちらのStar Techさんのホームページにデータがありました。

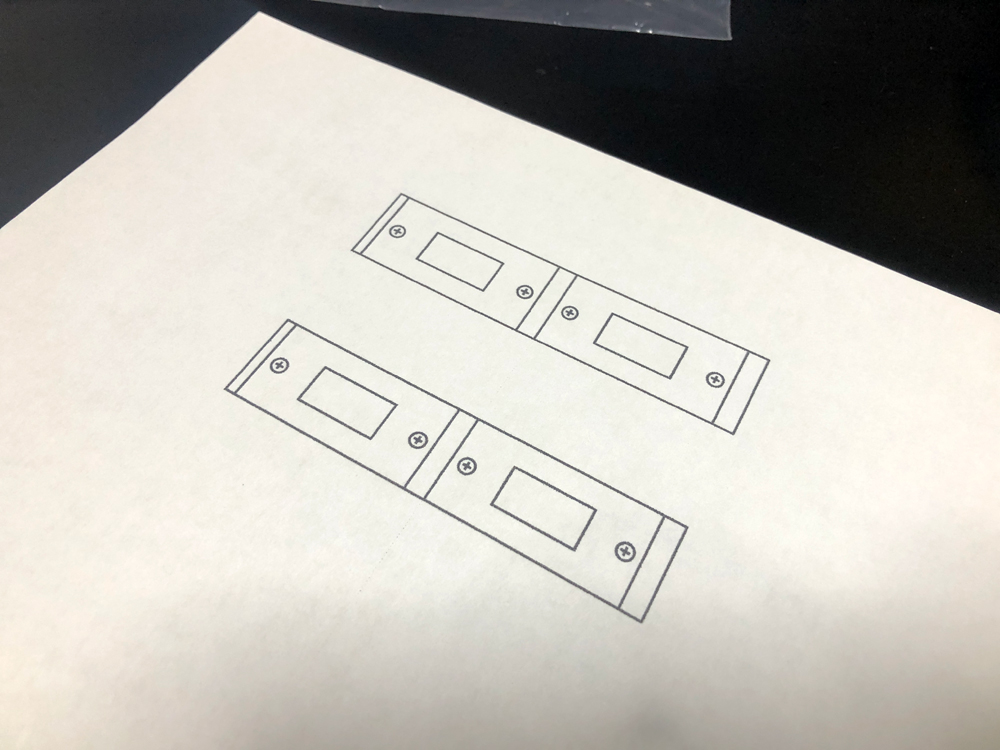

パネル配置データをイラストレーターで作成

ダウンロードしてきたサイズデータから穴開け位置を決めるため、イラストレーターで上記の図を作成し、実サイズでシール印刷しました。

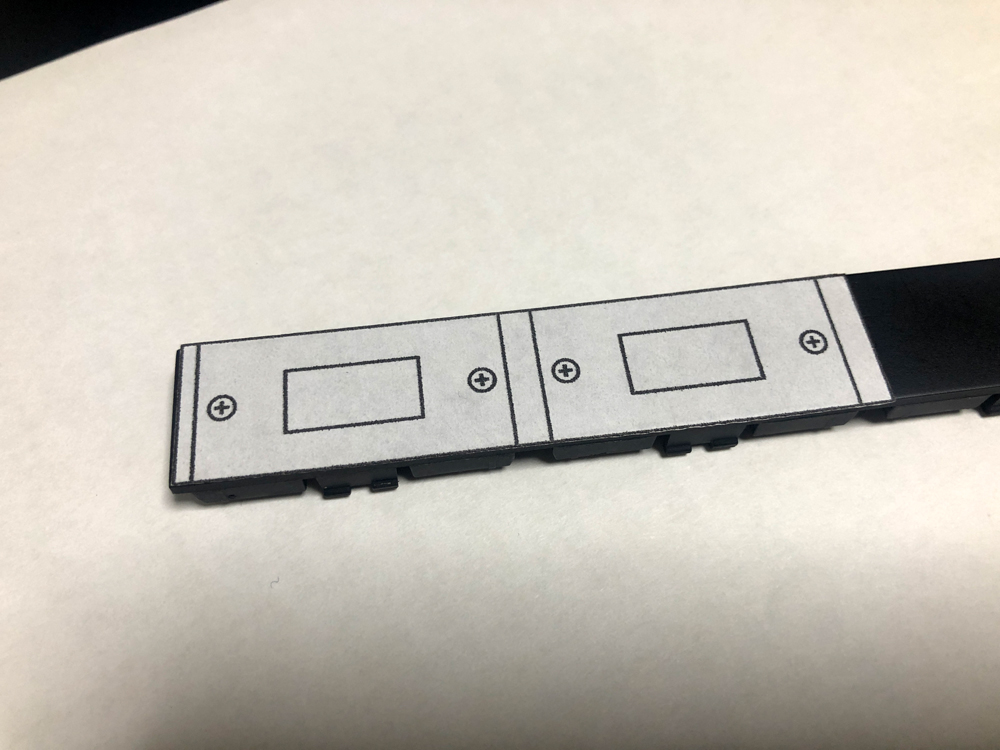

加工部分に作成したシールを張り付けて加工する

このような形で加工するパネル部分に張り付けてネジ止めの穴、USBの端子部分は複数の穴をあけて鉄やすりで加工しました。

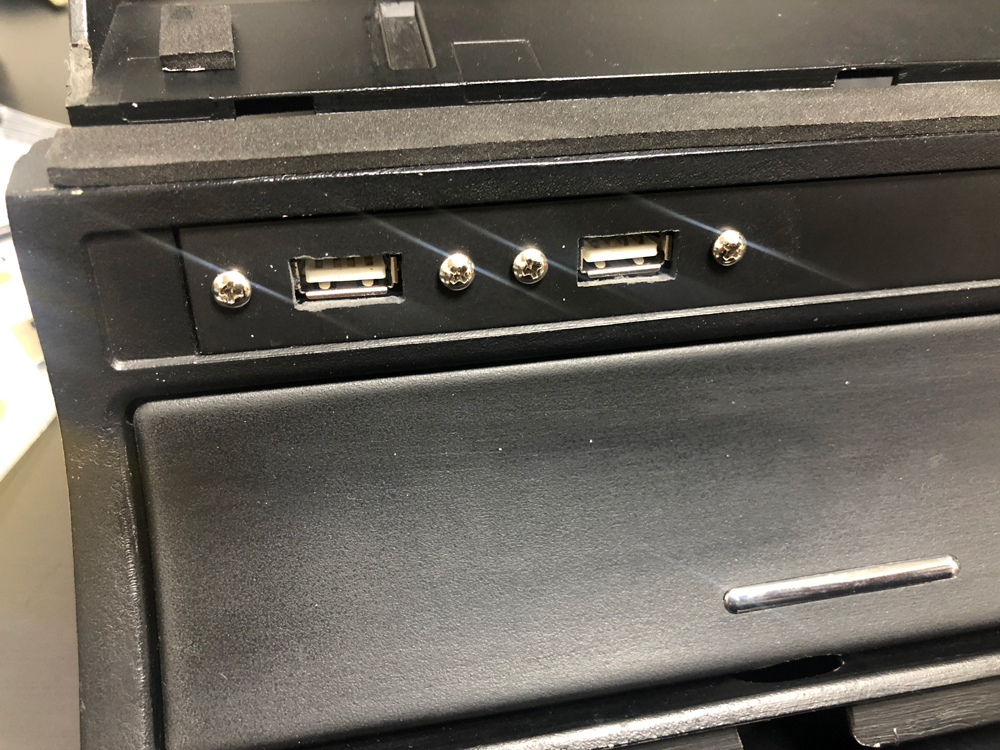

USBポートの設置完成

加工は、リューターを使用してものの20分ぐらいで完成。
ネジは後日ぐろに変更したいと思います。

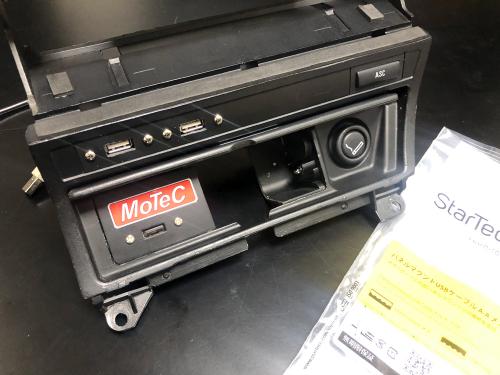

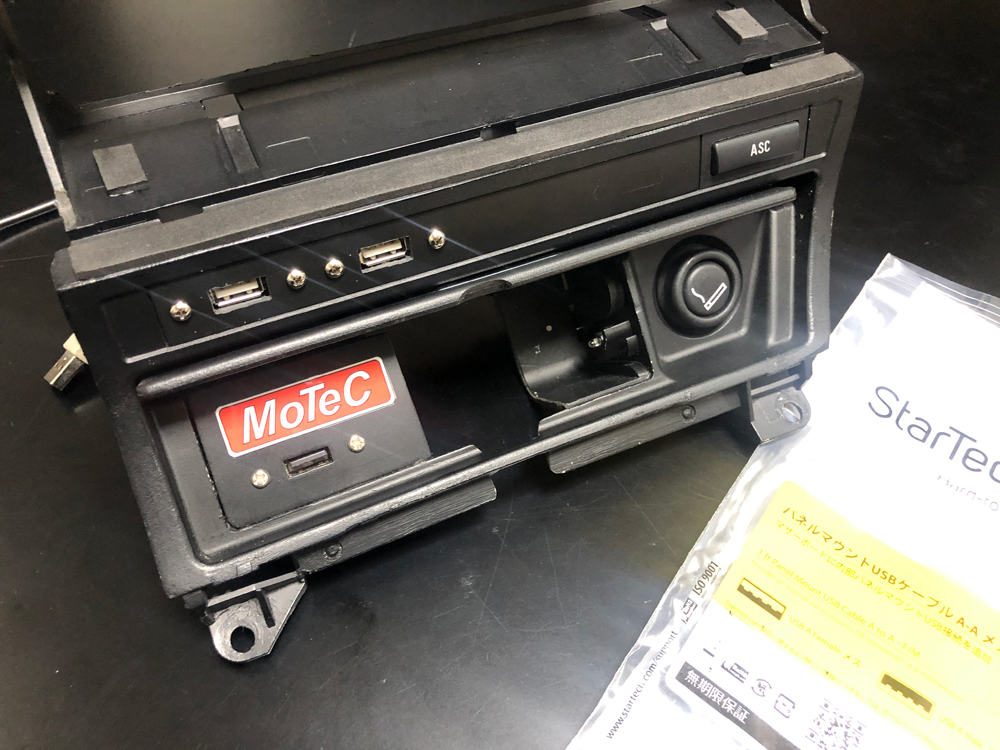

USBポートを配置した

灰皿部分のMotec用のUSBポートはそのままにして、上記の用に配置完了。

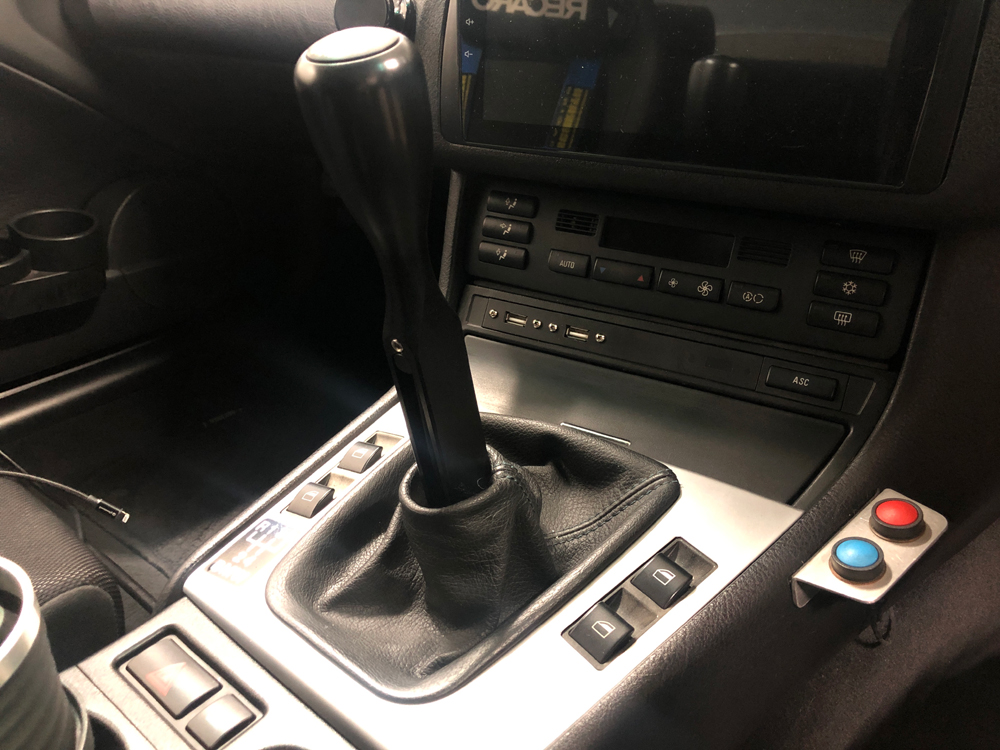

USBポートを配置してパネルを設置

こんな感じでUSBポートをパネルに配置するだけですっきりしました。

最近、松下電工も家庭のコンセントに電源用のUSBポート付きを発売したそうですから、アンドロイドナビがもしダメになってもUSBポートは電源用でE46が走れるうちは需要があるかと思うのでしばらくは大丈夫そうですね。

関連リンク:

埋込[充電用]USBコンセント

以上、「USBポート加工(BMW E46)」でした。
